一、全自動刮刀離心機機蓋未閉合
1、全自動刮刀離心機機蓋未關閉到位
1）、檢查門蓋是否關閉到位并鎖緊
2）、門蓋關閉并鎖緊后檢查開蓋保護接近開關感應面與盲板距離2~3mm，如距離過大調整接近開關直至接近開關尾部指示燈熄滅。
3）、注意：對于人工鎖緊的離心機PLC只檢測門蓋是否關閉到位的信號而不能檢測門蓋是否鎖緊的信號，門蓋必須關閉并鎖緊可靠才能開機
2、全自動刮刀離心機機蓋已關閉到位但關蓋保護接近開關無到位信號
檢查接近開關是否完好，感應面遠離金屬時開關尾部指示燈點亮，感應面接近金屬時開關尾部指示燈熄滅，否則接近開關損壞需更換。
3、全自動刮刀離心機關蓋保護接近開關損壞
檢查接近開關是否完好，感應面遠離金屬時開關尾部指示燈點亮，感應面接近開金屬時開關尾部指示燈熄滅，否則接近開關損壞需更換。
二、全自動刮刀離心機刮刀未復位
1、刮刀不在復位點
1）、卸料時刮刀未退到原位停止，不能再次啟動
2）、按“退刀”按鈕將刮刀退回原位
2、刮刀復位點接近開關異?；蛭恢貌缓线m
1）、刮刀已退回原位但刮刀復位或刮刀上升接近開關尾部指示燈仍點亮
2）、調整接近開關直至接近開關尾部指示燈熄滅。
3、刮刀復位點接近開關損壞
1）、檢查接近開關是否完好，感應面遠離金屬時開關尾部指示燈點亮，感應面接近開金屬時開關尾部指示燈熄滅，否則接近開關損壞需更換。
2）、開機前刮刀上升接近開關，刮刀復位接近開關尾部指示燈熄滅六角螺母必須鎖緊牢固

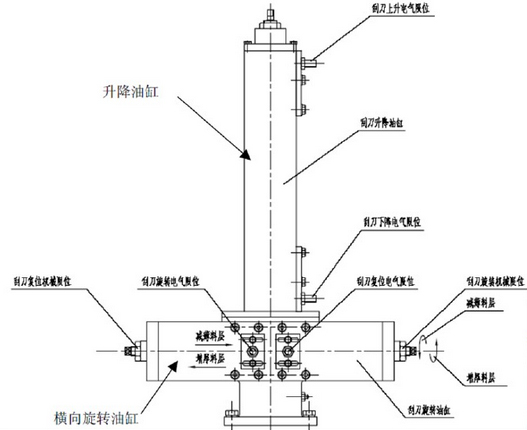

刮刀組合油缸示意圖
三、全自動刮刀離心機故障未消除
1、急停按鈕未旋出
檢查現場操作箱及控制柜上的急停是否按下未旋出，順時針旋轉急停按鈕，恢復正常狀態，并按下“故障復位”按鈕消除急停狀態。
檢查熱繼電器脫扣指示是否彈出，如彈出按下復位鍵
2、油泵電機熱繼電器過載
3、變頻器故障
檢查變頻器面板是否顯示故障代碼，如果有查詢故障說明，無異常后按“故障復位”消除故障，如故障不能消除請及時與我們聯系。
4、確認無任何異常后按故障復位，消除故障
四、全自動刮刀離心機開關電源故障
開關電源故障時柜內隔離柵無電源指示，無輸出，PLC接收不到現場接近開關的信號，檢查柜內開關電源輸出電壓為DC24V，如無輸出更換開關電源，如有輸出檢查溶斷器是否正常，如損壞更換溶芯。
五、全自動刮刀離心機控制柜內隔離柵撥碼開關位置錯誤
防爆現場使用的接近開關為本安型，控制柜內配有隔離柵將現場本安信號與控制柜隔離并轉換為開關信號，本安型接近開關為常閉型，隔離柵的輸出需設置為負邏輯。
|
立式刮刀隔離柵拔碼示意 |
臥式刮刀隔離柵拔碼示意 |
|
隔離柵各指示燈對應開關 |
隔離柵指示燈對應開關 |
|
左邊CH1；刮刀復位點 |
左邊CH1；刮刀復位點 |
|
左邊CH2；刮刀旋轉點 |
左邊CH2；刮刀旋轉點 |
|
左邊CH1；刮刀上升點 |
中間CH1；斷油保護 |
|
左邊CH2；刮刀下降點 |
中間CH2：空 |
|
左邊CH1；機蓋閉合點 |
右邊CH1；機蓋閉合點 |
|
左邊CH2；料位探測點 |
右邊CH2；料位探測點 |
|
打開隔離柵蓋板四個拔碼開關應全部在左邊ON位置。 |
打開隔離柵蓋板四個拔碼開關應全部在左邊ON位置。 |
